商用中頻天線機載探地雷達系統

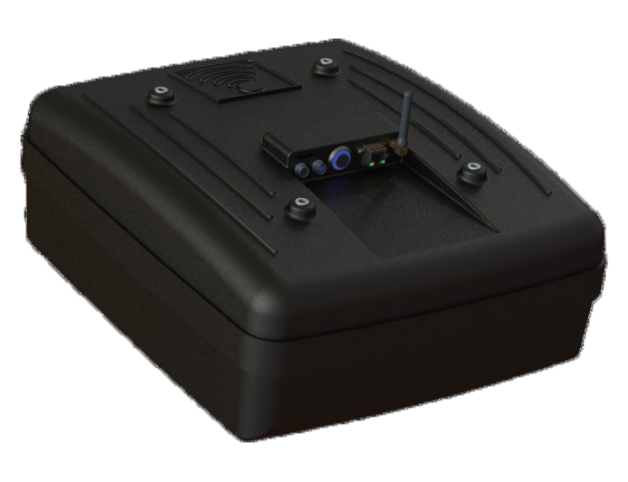

TK-1是為中層深度應用設計的一體式機載探地雷達系統。該單元解決了在其困難的地形中使用地面耦合天線或系統不切實際或不可能的中層深度探測問題。

該裝置包括發送和接收傳感器，以及完全一體化系統集成所需的控制電子器件和電源。

TK-1配備了高效電池，可在無人機高有效載荷的情況下延長運行時間。

TK-1具有內部數據存儲，允許在自主模式下進行測量，而無需將計算機始終連接到設備上。這樣消除了數據丟失的可能性。

中心頻率                                                                                                                                                                                                                    390MHz

發射器脈沖重復頻率                                                                                                                                                                                                    200KHz

測量范圍                                                                                                                                                                                               64ns（64ns可用偏移）

采樣率                                                                                                                                                                                                                         8GSa/s

樣點/道                                                                                                                                                                                                                             512

數據存儲                                                                                                                                                                                                                          16位

功耗@12VDC                                                                                                                                                                                                                 5.2W

尺寸WxLxH                                                                                                                                                                                                  330*403*165mm

重量                                                                                                                                                                                                                              4.45kg
